Трафаретная печать

Трафаретная печать — метод продавливания краски через открытые ячейки сетчатой формы на поверхность запечатываемого изделия. Её ключевое преимущество — возможность нанесения толстого слоя краски на практически любую поверхность, включая неплоские и неровные.

История трафаретной печати

Прообразы трафаретной печати — трафареты из листьев, позднее из кожи, — использовались в Японии и Китае более тысячи лет назад для нанесения рисунков на ткань. В начале XX века метод был усовершенствован Самуэлем Саймоном, запатентовавшим в 1907 году технику с шёлковой сеткой (отсюда исторический термин «шелкография», silk screen printing).

В США технология получила широкое распространение с 1930-х в рекламной отрасли и с 1960-х — в художественной среде (Энди Уорхол сделал трафаретную печать частью поп-арта). Промышленный расцвет связан с внедрением синтетических сеток из нейлона и полиэстера, полностью вытеснивших натуральный шёлк к 1950-м годам.

Технологический процесс

Цикл трафаретной печати включает подготовку формы (натяжение сетки на раму, нанесение и экспонирование фотоэмульсии, вымывание), установку изделия на стол или в карусельной машине, прогон ракеля с краской и закрепление (сушку или вулканизацию). После тиража форму промывают и, при необходимости, регенерируют для повторного использования.

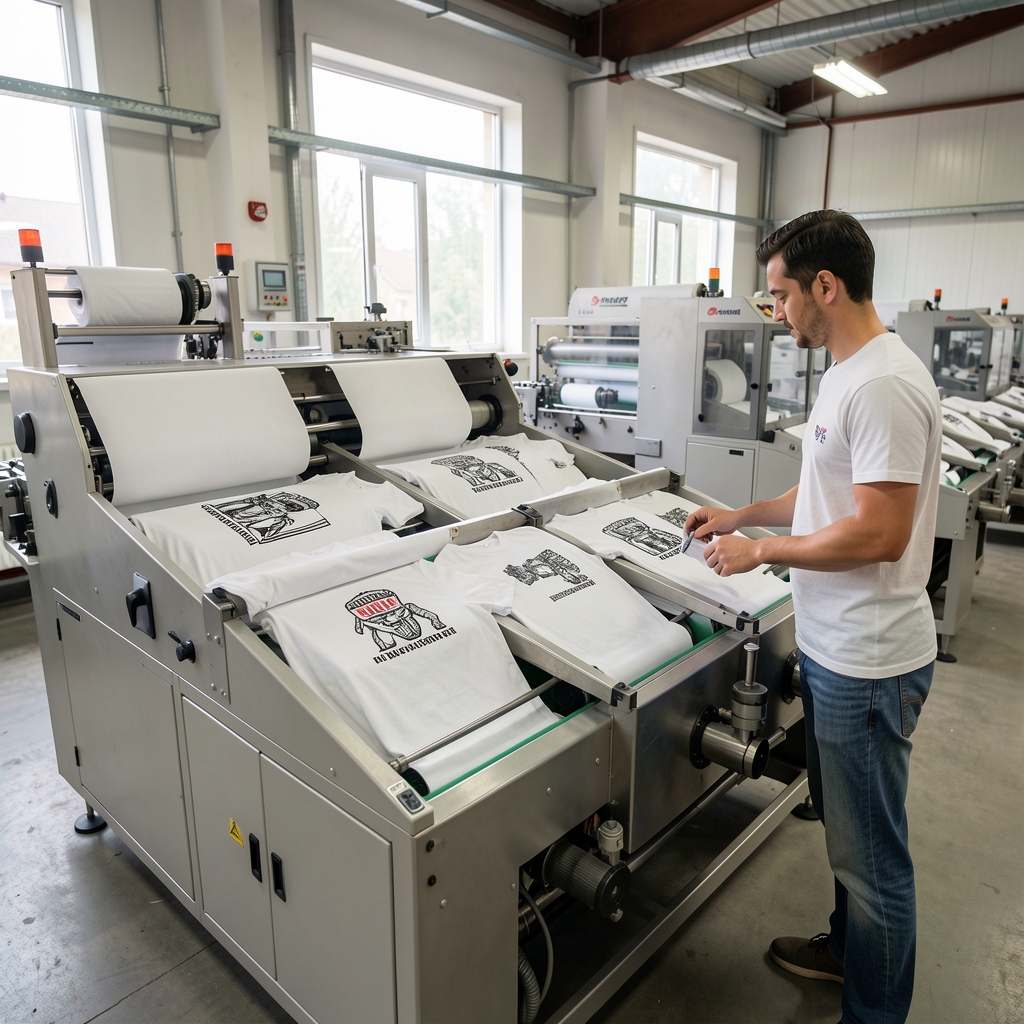

Простые системы — плоские столы с ручным ракелем — используются мелкими предприятиями и художниками. Автоматические карусельные машины с 4–18 секциями позволяют печатать многоцветные изображения на футболках со скоростью до 1 500 штук в час.

Сетки: материалы и линеатура

Основной материал современных сеток — моноволоконный полиэстер с диаметром нити 31–200 мкм. Линеатура сетки (число нитей на дюйм, mesh count) варьируется от 40 до 420 меш. Низкая линеатура (40–110 меш) применяется для нанесения специальных красок с крупными частицами (глиттер, флок); высокая (230–420 меш) — для точных деталей и четырёхцветной растровой печати.

Натяжение сетки критично для стабильности печати. Стандарт: 15–25 Н/см для полиэстра. Недостаточное натяжение приводит к смазыванию краёв; избыточное — к ускоренному износу. Для измерения натяжения используют тензометры (tesnsiometer). Алюминиевые рамы с регулируемым натяжением (retensionable frames) позволяют поддерживать стабильные параметры на протяжении всего срока жизни сетки.

Фотоэмульсии и экспонирование

Фотоэмульсии для трафаретной печати делятся на три основные группы: диазо-эмульсии (чувствительны к УФ, низкая стоимость), SBQ-эмульсии (фотохимическое отверждение без отдельного сенсибилизатора, хорошая разрешающая способность) и двойное отверждение (диазо + фотополимер, максимальная тиражестойкость). Экспонирование производится ультрафиолетовыми лампами через фотошаблон или прямой цифровой экспозицией (DTS).

Краски: пластизоль, водные, УФ

Пластизольные краски — суспензия ПВХ в пластификаторе — доминируют в американской текстильной трафаретной печати. Закрепляются при нагреве 150–165°C. Преимущества: яркие цвета, отличная кроющая способность, длительное хранение на форме. Ограничение: не применяются в экологически чувствительных производствах (ПВХ, фталаты).

Водные краски — пигменты на водной основе — менее яркие, но экологически безопасные. Проникают в волокно ткани, давая более «мягкий» гриф. Требуют быстрой работы из-за высыхания на форме.

УФ-отверждаемые краски — применяются при печати на жёстких субстратах (стекло, пластик, металл). Мгновенное закрепление обеспечивает химическую и механическую стойкость.

Текстильная трафаретная печать

США — крупнейший рынок текстильной трафаретной печати в мире. Основные сегменты: рекламный текстиль (корпоративные футболки, промо-продукция), fashion (декоративная печать на одежде), спортивные товары (командная форма, брендинг). Крупнейшие американские предприятия — Gold Coast Couture (Калифорния), Image Wear Promotions (Техас) — обрабатывают миллионы единиц в год.

Конкуренция со стороны DTG (Direct-to-Garment) цифровой печати ощутима в нише малых тиражей (до 50 штук), где трафарет экономически нецелесообразен. Однако для тиражей свыше 100 штук трафаретная печать остаётся вне конкуренции по стоимости единицы.

Промышленные применения

За пределами текстиля трафаретная печать применяется в электронной промышленности для нанесения паяльных паст и проводящих чернил на PCB (печатные платы). Производство солнечных батарей использует трафаретную печать для нанесения металлических контактных линий шириной менее 100 мкм. Декорирование стеклянной тары (MSVD-покрытия), печать на керамических плитках и автомобильных стёклах также являются значимыми промышленными нишами.

Цифровое экспонирование (DTS)

Direct-to-Screen (DTS) — технология прямого цифрового экспонирования эмульсии без фотошаблона. Лазер или инкджет-система наносит маску непосредственно на засвеченную эмульсию. Системы Douthitt, Ryonet Baselayr, Epson SureColor F2100 обеспечивают разрешение 1 200–2 880 dpi на форме, время экспонирования 90–180 секунд, устранение стоимости плёнки и ошибок контактного копирования.
